Туннельная горизонтальная буровая установка HFSD-15
Скорость вращения: 0-269 об/мин
Угол бурения: многоугольное бурение
Мощность двигателя: электродвигатель: 110 кВт; Мощность дизеля: 183 кВт
Крутящий момент вращения: 17000 н.м
Описание
маркер
Введение в продукт

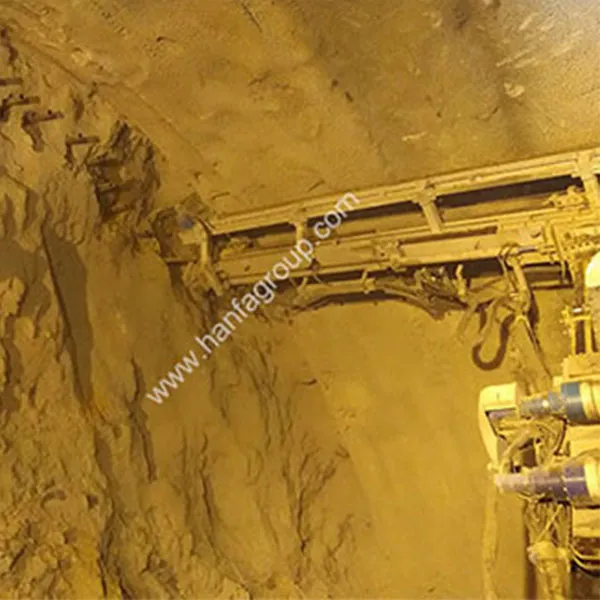

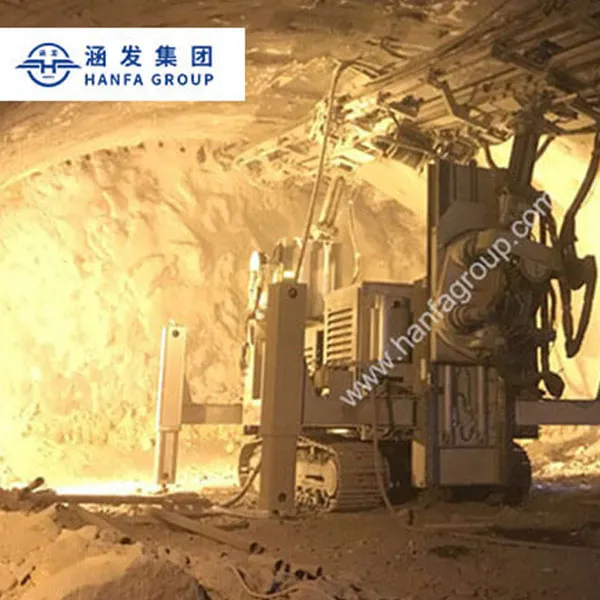

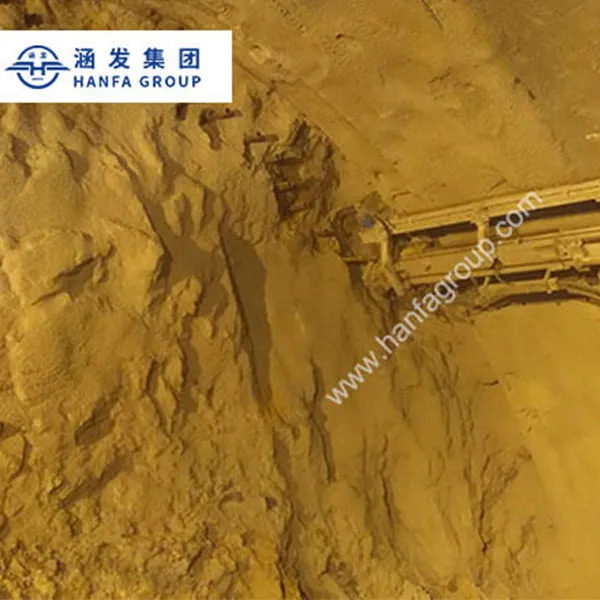

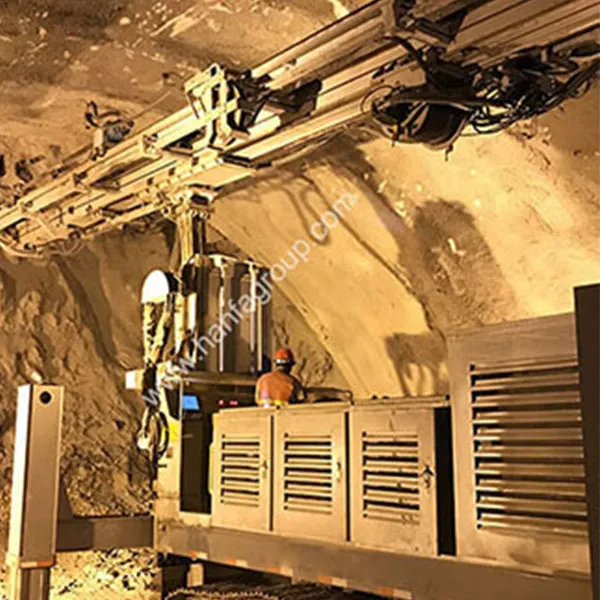

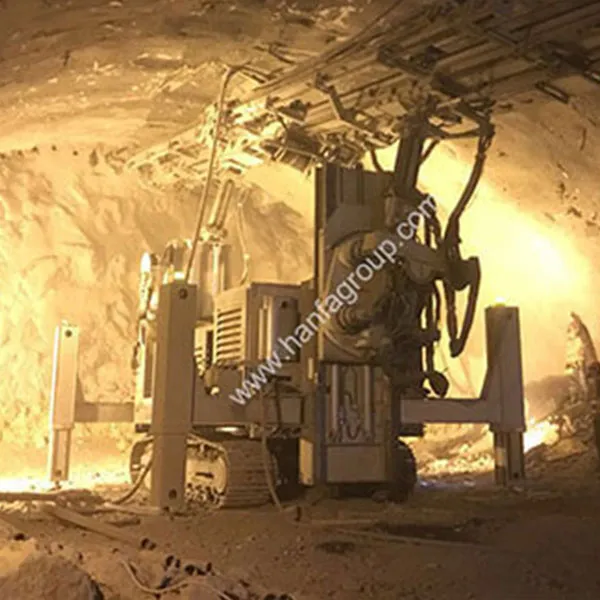

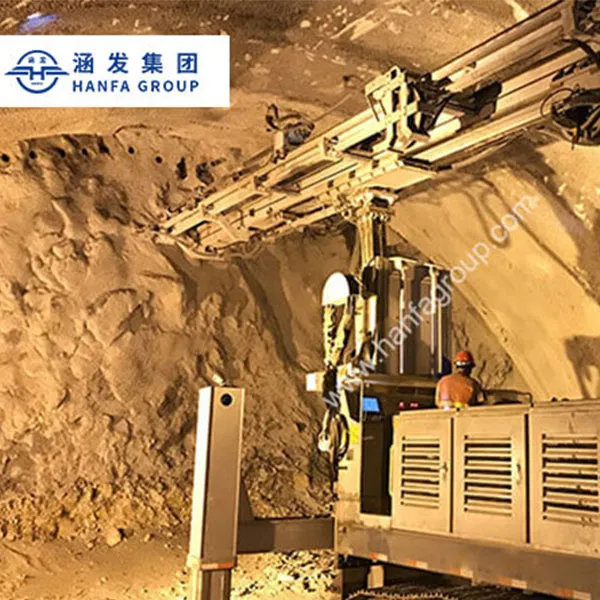

Горизонтальная буровая установка туннеля hfsd-15 является специальным оборудованием для усовершенствованной предварительной поддержки во время строительства туннеля, когда она сталкивается со слабыми водоносными горизонтами, такими как эолийский песок. Перед выемкой туннеля образуется закрытая вращающаяся струйная шторка с вращающейся струйкой. струйная цементационная установка также может быть оснащена различными буровыми инструментами для борьбы со стихийными бедствиями на склонах, закрепления и других операций.
Особенности
1. Энергосистема: дизельный генераторный агрегат 183 кВт и электродвигатель 110 кВт. Двигатель может приводиться в действие от источника питания 380 В и генераторного агрегата.
2. Система движения: стальная гусеница, ширина гусеничного ремня 2800, ширина цепной пластины 600, скорость движения 1-1,4 км/ч, движение приводится гидравлическим двигателем, подходит для сложного наземного строительства.
3. Гидравлическая система: гидравлические компоненты используют всемирно известные бренды, такие как rexroth, brevini, EATON и т. Д., Чувствительные к нагрузке системы управления и электрогидравлическое пропорциональное управление, чтобы сделать работу простой, эффективной и надежной.
4. Электрическая система управления: принимает централизованное управление PLC, с функциями сигнализации о неисправностях, безопасной и надежной.
5. Операционная система: оснащен оператором беспроводного дистанционного управления, реализует дистанционное управление. Основная эксплуатационная консоль оснащена дисплеем, который отображает параметры глубины бурения, угла мачты, скорости вращения, скорости подачи и тяги, давления системы и т. Д.
6. Конструкционные детали: двухруковой опорный механизм и мачта интегрированы. Опорный механизм с двумя руками для двухступенчатого подъема во избежание дрейфа во время работы с глубокими отверстиями, один из которых имеет качательный механизм, обеспечивает вращение ± 120°, несколько отверстий работают в одной и той же рабочей плоскости и повышает эффективность работы.
7. Мачта состоит из трех секций, оба конца могут быть сложены для удобства транспортировки. Силовая головка имеет четырехступенчатую переменную скорость, широкий диапазон скоростей и большой крутящий момент. (опциональная гидравлическая ударная головка питания)
8. Для подачи и оттягивания используется подъемная машина. Зажим удерживает буровую трубу, удерживает кандалы, снижает трудоемкость рабочих.
9. Оснащен рабочим тележком с складным рычагом, удобным для перевозки людей для работы с отверстием.
10. Используйте централизатор, чтобы уменьшить качание бурильного стержня во время бурения, и бурение стабильно и надежно.
11. При оснащении различными буровыми инструментами он может быть использован для якоря, DTH, бурения пород и других операций.
Технические данные
| Тип | HFSD-15 | |||
| Скорость вращения силовой головки (р/мин) | 1 Gear | 2 Gear | 3 Gear | 4 Gear |
| 0～30 | 30～65 | 65～138 | 138-269 | |
| Нижний угол (°) | 15 | |||
| Больше углов качания (°) | -5～5 | |||
| Угол поворота верхней руки (°) | -120～120 | |||
| Ход подачи (м) | 14 | |||
| Ход цилиндра обратного оттяжения (мм) | 600 | |||
| Максимальный крутящий момент (Н.м) | 17000 (вращающаяся силовая головка) | |||
| Максимальная подача подъема (КН) | 75 | |||
| Максимальная сила тяги подъема (KN) | 75 | |||
| Максимальная рабочая высота (м) | 8.8 | |||
| Максимальный/минимальный диаметр поворота (м) | 4.7/2.7 | |||
| мощность | Электродвигатель мощностью 110 кВт (с дизель-генератором DEUTZ мощностью 183 кВт) | |||
| Длина бурильной трубы (м) length (m) | 15 | |||
| Размер бурового инструмента (мм) | 76 однотрубная вращающаяся струя
89 Двухтрубная вращающаяся струя |
|||
| Транспортный размер (мм) | 13500*2800*3430 | |||
| Вес (т) | Около 50 | |||
