Раствор системы кристаллизации испарения хлорида кобальта
2025-10-22
Свойства материала
Красный моноклинный кристаллический. стабильно при комнатной температуре, становится синим при нагреве и возвращается к красному при охлаждении во влажном воздухе. Начинает погода и мутность при 30–35 ℃ и почти полностью превращается в коктриловый H₂o при нагревании в течение 4 часов при 45–50 ℃. Нагревается до 110-120 ℃, чтобы полностью обезвожить и образовать сухое нерастворимое вещество. растворимый в воде; растворим в этаноле, ацетоне и глицерине; слегка растворимый в эфире. Водный раствор становится синим при нагреве или при добавлении концентрированной соляной кислоты или хлоридов, а также синим при добавлении органических растворителей. кипятка водного раствора, а затем добавление аммиака образует основную соль хлорида кобальта. раствор также становится синим при воздействии света. относительная плотность CoCl₂6H₂o составляет около 1,924; относительная плотность CoCl₂ составляет 3,356. водный раствор представляет собой пурпурно-красную жидкость, которая в основном используется в качестве сырья для кобальтовых соединений и растворов гальванического покрытия, а также может использоваться в качестве сушителя краски.

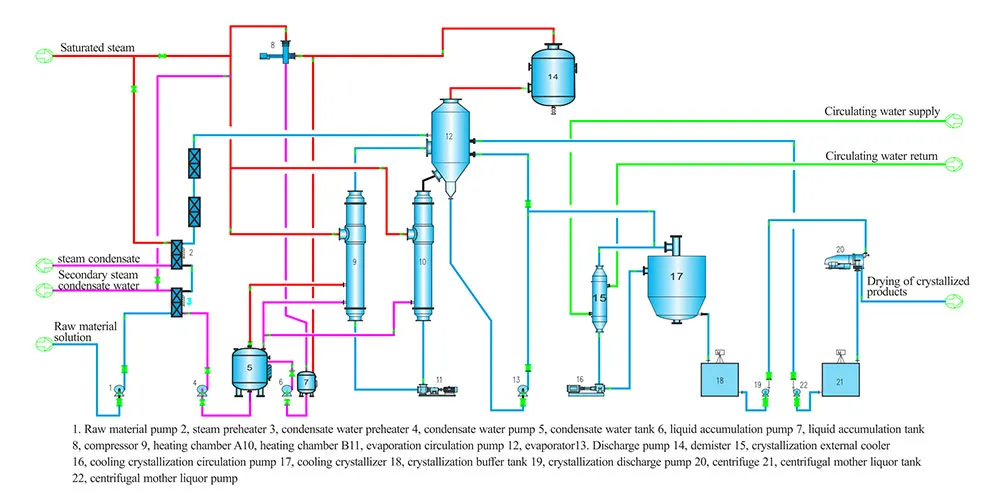

Температура кипения раствора хлорида кобальта относительно низкая, и система концентрации испарения может выбрать концентрацию испарения mvr или многоэффектную концентрацию испарения. концентрированная жидкость после концентрации испарения поступает в систему охлаждения кристаллизации для охлаждения кристаллизации.
| температура ℃ | 0 | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| растворимость(г/100 г воды) | 43.5 | 47.7 | 52.9 | 59.7 | 69.5 | 82 | 93.8 | 96 | 97.6 | 101 | 106 |
